i-Speed 7
A MAIS RÁPIDA FICOU AINDA MAIS RÁPIDA.
TRÊS NOVAS CÂMERAS DA SÉRIE i-SPEED 7
3.2 Megapixel | 2.45 Milhoes fps | 2072 x 1536 | 27+GPixels/s | ISO 125,000
A série i-SPEED 7 com o Sensor AST (Tecnologia Avançada de Sensor) possui uma combinação incomparável de recursos para complementar as especificações de desempenho líderes de mercado. Estes modelos carregue o legado da Série 7 original, fornecendo aos pesquisadores e engenheiros o estado da arte científica ferramentas que ajudam nossos clientes a avançar suas pesquisas em um laboratório ou em uma faixa de teste.
Os Modelos da Série i-Speed 7
717
- 5.315 fps a 2.072 x 1536
- 7.960 fps a 1920 x 1080
- Taxa máxima de quadros de 2,45 milhões de fps
- 36/72/96/144/192/288 GB de RAM
- Sensibilidade à luz Mono (Ganho ligado / desligado) 16.000 / 125.000
- Sensibilidade à luz Cor (Ganho ligado / desligado) 4.000 / 32.000
721
- 6.642 fps a 2.072 x 1536
- 9.944 fps a 1920 x 1080
- Taxa máxima de quadros de 2,45 milhões de fps
- 36/72/96/144/288 GB de RAM
- Sensibilidade à luz Mono (Ganho ligado / desligado) 16.000 / 125.000
- Sensibilidade à luz Cor (Ganho ligado / desligado) 4.000 / 32.000
727
- 8.512 fps a 2.072 x 1536
- 12.742 fps a 1920 x 1080
- Taxa máxima de quadros de 2,45 milhões de fps
- 36/72/96/144/288 GB de RAM
- Sensibilidade à luz Mono (Ganho ligado / desligado) 16.000 / 125.000
- Sensibilidade à luz Cor (Ganho ligado / desligado) 4.000 / 32.000
CARACTERÍSTICAS
Os três novos modelos são embalados com uma longa lista de recursos avançados que colocam a nova Série 7 à frente do pacote. Os recursos incluem o novo sensor AST CMOS, com desempenho líder de mercado de 2,45 milhões de fps e alta resolução. Além do novo sensor, o i-SPEED 7 Series vem com um obturador eletromecânico para referência de sessão remota e um tempo de integração do obturador de 168 ns. Esses recursos e muitos outros tornam a nova série i-SPEED 7 ideal para PIV, DIC, dinâmica de fluidos, balística e uma ampla gama de pesquisas científicas.
Rendimento inigualável
A série i-SPEED 7 (717, 721 e 727) fornece uma resolução aumentada de 2072 x 1536 que aumenta as velocidades de transferência para 27,1 GPixels/segundo (27,1 bilhões de pixels processados a cada segundo)—em velocidades de quadro ainda mais altas. O equilíbrio entre resolução e taxa de quadros produz imagens incrivelmente claras em resoluções impressionantes que são essenciais para uma análise de movimento precisa.
Controle de Iluminação Integrado Sincronizado (SILC*)
O novo controle de iluminação integrado permite aos usuários controlar com precisão a iluminação externa independentemente da duração da exposição da câmera. Três modos permitem ao usuário configurar um pulso único por quadro, pulso duplo por quadro ou alterar a duração do pulso em quadros alternados. Isso é ideal para iluminação a laser LED e PIV, onde o tempo da luz em relação à exposição pode ser rigorosamente controlado. Atraso, duração e posição relativa para cada pulso podem ser definidos, permitindo um controle de iluminação superior e possibilidades avançadas de sincronização da câmera.

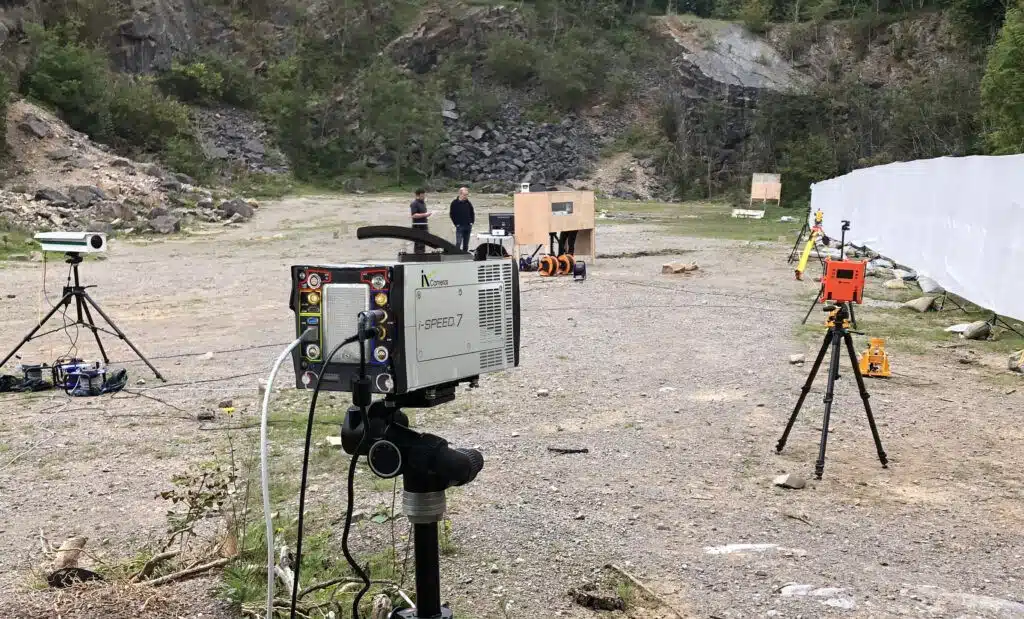

Design de corpo robusto com classificação de alto G
Os engenheiros da iX Cameras combinaram a instrumentação da série i-SPEED 7 e os modelos robustos em um invólucro de câmera inovador, ideal para laboratórios e ambientes de campo desafiadores. O design robusto e robusto apresenta um invólucro de alumínio de duas peças com classificação G para proteção excepcional. O invólucro redesenhado todo em alumínio também inclui uma alça removível pelo usuário para fornecer maior flexibilidade ao montar a câmera em um quadro estático. A remoção da alça expõe os pontos de fixação para facilitar a conexão de outros componentes, como CDUe ou luzes, displays, barras, etc.
Não pare - apenas troque
Software de controle de PC estabelece novo padrão
GRAVE
Com i-SPEED Control
EDITAR
Com i-SPEED Movie Maker
ANALIZAR
Com ProAnalyst por Xcitex
COMPARTILHE
Com o i-SPEED Viewer
O i-SPEED Software Suite 2.0 permite que você use o software com um laptop Windows, desktop ou a unidade opcional de exibição de controle (CDUe). Com ambas as versões do software para PC—Standard e Premium—você experimentará recursos inigualáveis e o conjunto mais completo de funções com uma GUI moderna e intuitiva. Controle sua câmera via conexão Gigabit Ethernet – carregue e controle configurações de câmera única e múltipla ou conecte-se remotamente para acesso ininterrupto a áreas restritas.
Dois níveis para atender aos requisitos específicos da sua aplicação
- Control One: controle uma única câmera de um laptop ou PC.
- Controle Multi-DAQ: controle várias câmeras e/ou sincronize com dispositivos de aquisição de dados.
Kit do desenvolvedor de software (SDK)
A iX Cameras fornecerá o kit SDK e o suporte técnico para personalizar o software para atender às suas necessidades específicas de aplicativos. Trabalharemos com você para integrar os comandos do programa em seu próprio software para permitir o controle total de todas as funções e recursos da câmera i-SPEED 7.
Idiomas Locais
Para acomodar nossa base mundial de clientes, o i-SPEED Software Suite 2.0 estará disponível em idiomas locais para atender às necessidades de nossos clientes globais.
Gatilho de vídeo
O recurso mais recente do i-SPEED Software Suite 2.0, essa funcionalidade permite ao usuário definir os níveis de disparo por meio de um modo manual ou escolher o modo automático e fazer com que o software calibre os níveis de disparo. Um modo Track também foi adicionado para acionar a câmera em um ambiente que muda dinamicamente, como a cobertura de nuvens.
Referência automática de preto (cada quadro)
A i-SPEED 7 é a única câmera de velocidade ultra-alta que não exige que o nível de preto seja definido para cada cena. A câmera verifica automaticamente os níveis de preto para cada quadro que grava, simplificando seu fluxo de trabalho e produzindo fotos com belos contrastes automaticamente.
Processamento de imagem a bordo
Ao contrário de todas as outras câmeras de velocidade ultra-alta do mercado, a i-SPEED 7 não gera arquivos RAW não processados por padrão. Todos os vídeos e imagens gerados pela câmera são totalmente processados pela própria câmera; não há necessidade de definir cor e equilíbrio e vídeo reproduzível por padrão. Veja os vídeos direto da câmera, sem a necessidade de pós-processamento após o upload do vídeo – basta abrir suas imagens e vídeos em qualquer reprodutor de filmes. Perde sua paleta de ajuste ou não tem certeza sobre a exposição de uma foto? Sem problemas – você sempre pode salvar em uma imagem ou formato RAW de 8 bits, 12 bits ou 16 bits. Economize tempo baixando o vídeo agora pulando o processamento e gaste o tempo depois fazendo os ajustes da câmera com o software de ajuste de sua preferência.
Processamento de imagem a bordo
O i-SPEED Control Multi-DAQ contém todo o software necessário para integrar totalmente seu hardware NI DAQ compatível com sua captura i-SPEED 7. Sincronize e examine vários canais de dados com seu vídeo e importe-os diretamente para o Pro-Analyst ® para dados e movimentos sincronizados e quantificáveis.*
*Pacote premium necessário.
Software de análise de movimento incluído*
Transforme sua câmera i-SPEED em um dispositivo de medição de precisão com o ProAnalyst ® , software premium de análise de vídeo da Xcitex Inc. Analise, faça gráficos e velocidade de saída, aceleração e movimento angular. Meça a dinâmica de fluidos, PIV, deslocamento e muito mais com kits de ferramentas opcionais.*
*Pacote premium necessário.
Algoritmo de assistência ao foco
O i-FOCUS ajuda a definir o foco da imagem em ambientes claros ou em objetos em movimento. Uma sobreposição de cores brilhantes atinge o pico de vermelho quando as linhas em um objeto são nítidas e esse objeto está em foco. O i-FOCUS também é uma excelente maneira de o usuário ver rapidamente a profundidade de campo disponível na foto.
Armazenamento externo USB 3
Salve vídeo ou transfira rapidamente imagens de alta resolução diretamente para uma unidade USB, ou conecte um disco rígido externo USB3 e transfira seu vídeo compactado ou não compactado diretamente para seu armazenamento portátil.

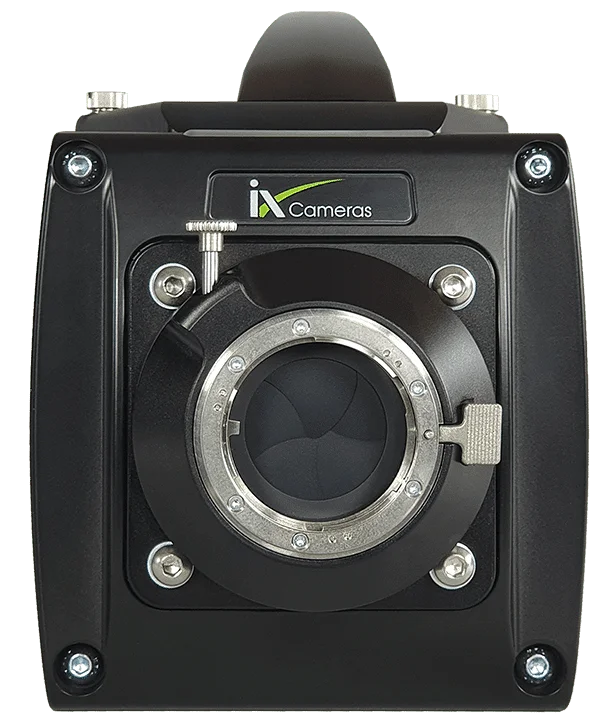

Obturador Eletromecânico
Continuando nossa tradição de desenvolver câmeras fáceis de usar, adicionamos um obturador eletromecânico opcional ao novo i-SPEED 7 Series. Esse novo recurso permite referência remota, calibração automatizada e proteção do sensor durante as trocas de lentes. O obturador eletromecânico torna a nova série i-SPEED 7 ideal para trabalhos de campo onde a câmera está distante do usuário e para aplicações DIC e PIV onde a câmera não deve ser movida após um quadro de calibração.

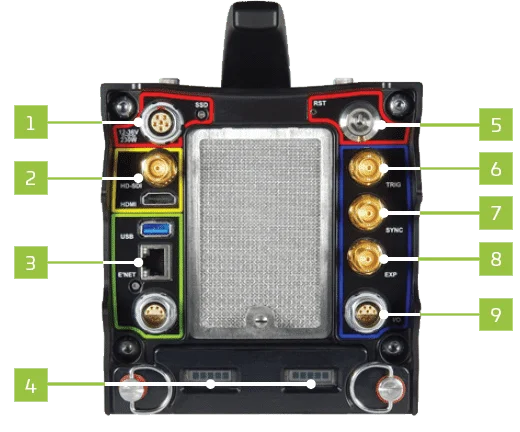

Painel traseiro de conexão direta
Respondendo aos comentários dos clientes, a iX Cameras implementou melhorias no design do corpo da câmera. A série i-SPEED 5 adicionou mais conexões BNC no painel traseiro da câmera para reduzir a necessidade de um cabo de recurso. Agora o
i-SPEED 7 possui Trigger, Sync In/Out e Exposure Out no painel traseiro. A saída de exposição pode ser alternada para controle de iluminação sincronizada.
- Entrada de energia 12-36v
- Saída de vídeo HD-SDI/HDMI
- Controle e download Ethernet de 1 Gb
- Baterias internas opcionais
- Botão de energia
- Entrada de gatilho BNC
- BNC de entrada/saída de sincronização
- Exposição Fora BNC
- Conector de E/S
12v Saída
IRIG no
Gatilho
GPIO

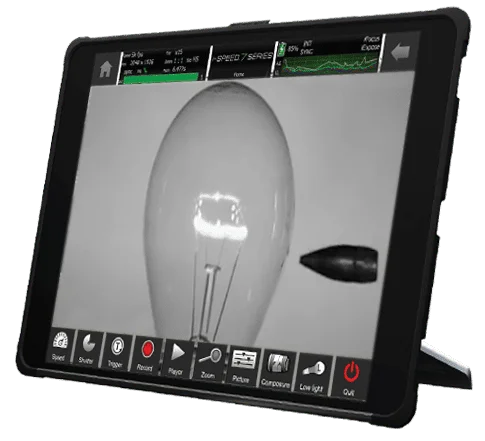

CDUe revolucionário para controle completo da câmera
A CDUE (unidade de exibição de controle) exclusiva da indústria torna a operação da câmera rápida, intuitiva e portátil. O CDUe permite enquadrar facilmente seu campo de visão, definir resolução, taxa de quadros e velocidade do obturador, gravar e revisar com o toque de um dedo. Combine a opção CDUE com bateria para a câmera e leve seu sistema para o campo para rodar sem a necessidade de um laptop ou fonte de alimentação.

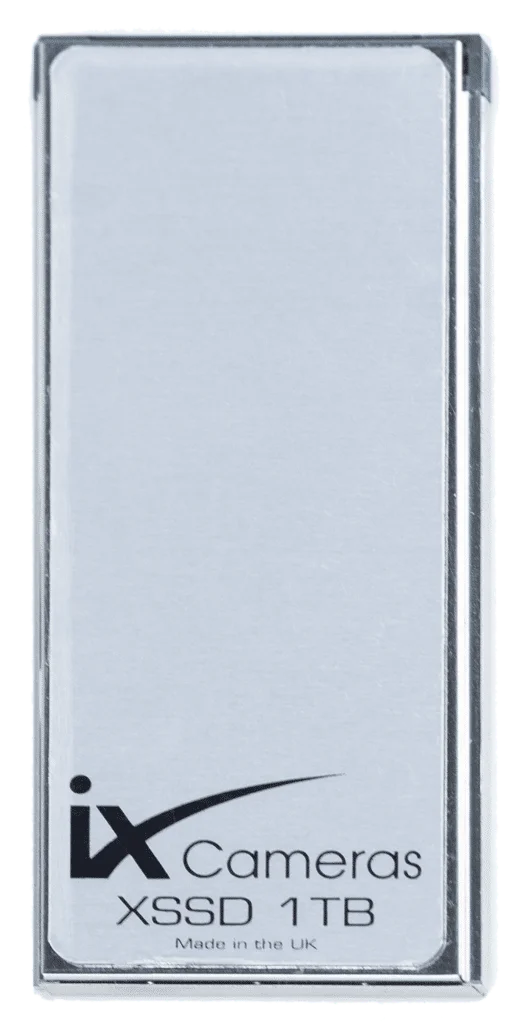

Armazenamento interno SSD de 2 TB
A gravação em altas velocidades com altas resoluções produz uma grande quantidade de dados. A câmera i-SPEED 7 Series pode ser configurada com até 2 TB de armazenamento SSD interno. Você pode transferir dados de forma rápida e contínua da memória RAM interna da câmera para um SSD seguro e não volátil — sem tocar na câmera — para análises subsequentes. Uma capacidade de 2 TB permite ao usuário armazenar várias gravações e realizar testes em rápida sucessão.
Monitor de saúde em tempo real
Observe a condição interna da câmera e o ambiente externo. Desligue os ventiladores para evitar vibração em aplicações microscópicas. Veja o status da bateria, requisitos de tensão e temperaturas.
Solução de cabo multicâmera i-SPEED JBOX
A nova caixa de junção i-SPEED (i-SPEED JBOX) oferece a melhor ferramenta para simplificar uma configuração multicâmera. Disponível em duas versões, Instrumentation e Rugged, o design e a engenharia do i-SPEED JBOX facilitam a conexão com até quatro câmeras de alta velocidade da série i-SPEED 7.

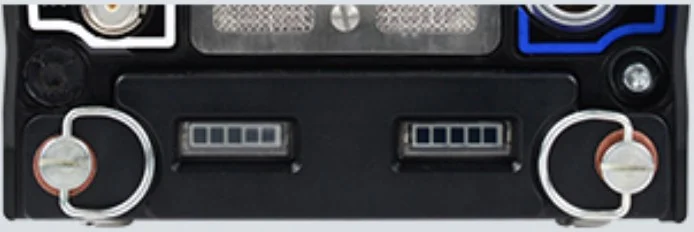

Desconecte e vá com baterias internas
O conjunto de bateria opcional aumenta a portabilidade da câmera i-SPEED 7 Series, fornecendo uma carga de uma hora sem alimentação externa que pode ser trocada por outro conjunto para uso prolongado. A segurança dos dados é essencial quando os testes não podem ser repetidos ou em ambientes onde existe a ameaça de perda de energia. Certifique-se de que seu vídeo esteja seguro e intacto com as baterias internas que são acionadas assim que a energia externa é perdida.

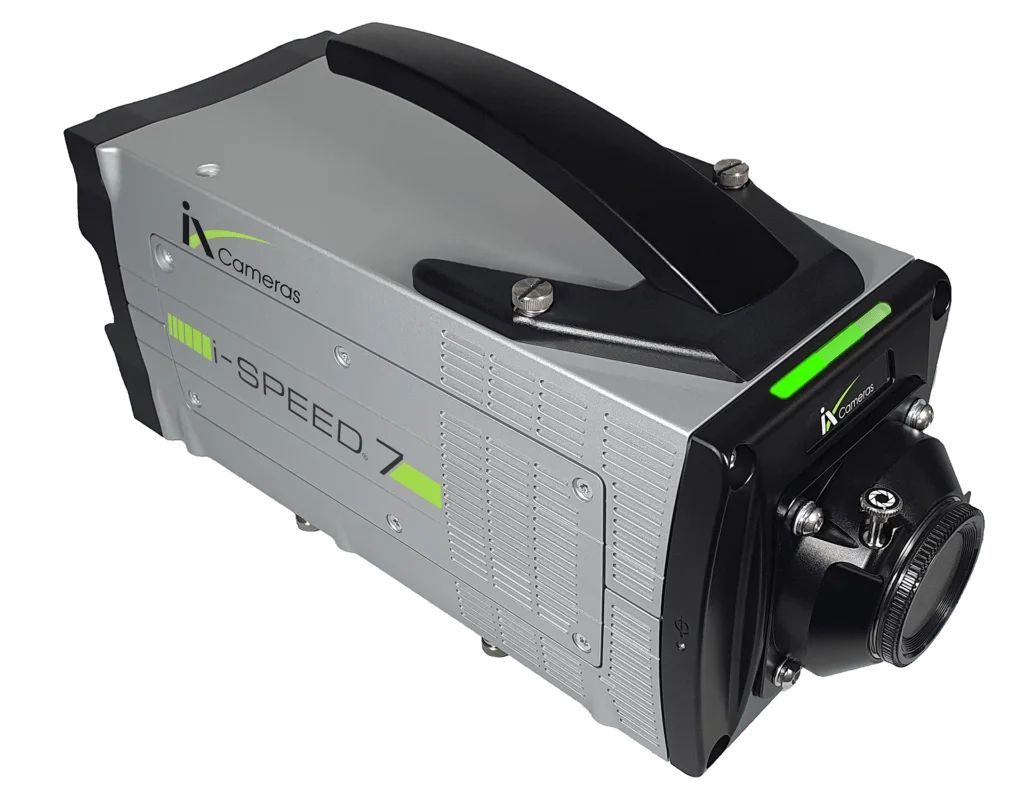

Monitoramento de status i-CHEQ
Monitore o status de sua câmera rapidamente e em tempo real com i-CHEQ 360. Visualize detalhes na câmera para configurações de câmera única ou múltipla com Remote i-CHEQ, parte do i-SPEED Software Suite 2.0. Entenda o status exato da sua câmera usando as três luzes coloridas variáveis na frente da câmera e espelhadas dentro do software de controle.
Gráfico Espectral
Nosso mais recente sensor CMOS de design personalizado com sensibilidade à luz líder na classe fornece imagens de alta qualidade para análises precisas.
Caminho de atualização entre três modelos
O i-SPEED 7 Series foi projetado para permitir atualizações fáceis entre os modelos à medida que o desempenho ou os requisitos de aplicação aumentam. Adicione memória adicional e opções como xSSD ou atualize para um modelo de desempenho superior.
Software de criação de filmes incluído*
O i-SPEED Movie Maker é o único software de edição de vídeo do mundo projetado especificamente para vídeo de alta velocidade. O Movie Maker praticamente não apresenta atraso de renderização e se concentra na taxa de quadros e na velocidade do vídeo. Sobreponha a análise de vídeo ProAnalyst ® diretamente sobre seu vídeo para criar apresentações cativantes ou use o Movie Maker para recortar, recortar, expandir ou combinar vídeos. Sincronize e edite vários ângulos, insira sobreposições gráficas e muito mais.
*Pacote premium necessário.
Saída de vídeo HD-SDI e saída de vídeo HDMI
O i-SPEED 7 oferece as opções de saída e controle mais versáteis e variadas disponíveis, permitindo o máximo de liberdade para usar a câmera em uma variedade de aplicações e indústrias. Conecte-se a qualquer visor externo, monitor de câmera ou TV e visualize o vídeo ao vivo diretamente da câmera ou visualize o vídeo durante a reprodução e revisão. A saída HD-SDI significa que o sinal de vídeo não é comprometido mesmo durante longas execuções de vídeo de baixo alcance. Veja um feed de vídeo direto de até 300 m de distância com o HD-SDI ou grave e reproduza instantaneamente para gravações mais ágeis. Esteja você controlando-o através do CDUE ou de um computador local, você usará um sistema de controle instintivo e intuitivo, permitindo gravação, reprodução, corte e salvamento rápidos de clipes.
IRIG
Conecte suas câmeras i-SPEED 7 a um gerador IRIG-B para sincronizar o tempo em um intervalo de teste. O i-SPEED 7 usa o aclamado sistema IRIG de bloqueio de fase inventado para as câmeras i-SPEED 3 em 2010, amplamente aceito como o mais preciso porque sincroniza ativamente o relógio interno da câmera com os pulsos de temporização externos. O tempo IRIG (e posição) são registrados com cada quadro.
Histograma de luminância
O histograma de luminância na tela em tempo real permite fazer ajustes precisos tanto no sensor quanto na imagem enquanto você configura a cena. Ajuste ou inverta os valores individuais de brilho, contraste e cor do canal, ou ajuste o ganho e a gama da imagem ao vivo com base em níveis de histograma fáceis de ler.
