Sistema para Captura de Imagem
– Aquisição de vídeo -100FPS com resolução máxima (100Hz a 656ⅹ490)
– Aquisição de vídeo até 300FPS (300Hz a 320ⅹ212)
– Câmera integrada IR de alto brilho
– Método de transmissão de vídeo: 1394a
– Velocidade do obturador: 1/250, 1/500, 1/1000, 1/2000
– Sincronização: usando sinal de gatilho gerado por dispositivo H / W separado
– A refletividade do marcador reflexivo aumenta devido ao aumento da iluminação infravermelha de alto brilho (2,5 vezes a iluminação tradicional por LED IR)
– IR Variabilidade do módulo de LED (possível mover para frente e para trás)
Mestre do gatilho
Sincronização de câmeras MotionMaster 100
Forneca energia ao módulo de LED IR
Outros equipamentos relacionados
O cálculo das coordenadas espaciais 3D usando DLT, que é mais usado na análise de movimento 3D geral
Para definir as coordenadas do espaço da sala de ginástica, é chamado de calibração da câmera.
No processo de calibração da câmera, imagens bidimensionais capturadas pela câmera para objetos com coordenadas fixas
Você pode verificar a precisão da operação DLT através do relacionamento com as coordenadas da imagem.
Calcule coordenadas espaciais tridimensionais aplicando os mesmos parâmetros de calibração a todos os objetos em movimento.
-Portanto, o objeto de controle tem a precisão da posição de cada marcador que é a referência das coordenadas e a ortogonalidade de cada eixo.
É importante ressaltar que é possível escrever com precisão as coordenadas do espaço 3D para cada marcador no objeto de controle.
Esteja preparado para

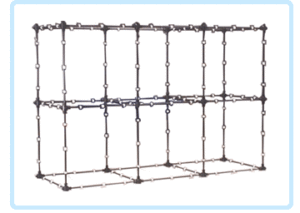

Equipamento de calibração para análise de movimento geral
-Disponível em vários tamanhos, de acordo com o ambiente de experiência do usuário (padrão 1m)
Básico: Tipo1 (1000mm x 100mm x 2000mm)
Para análise de movimento em grandes espaços
Equipamento de calibração
6 X 2m Poste Vertical
Tamanho: 400 X 600 X 84 mm (L x P x A)
Tamanho: 464 x 508 x 84 mm (L x P x A)
O tamanho da fase auxiliar geral da máquina de reação do solo
O tamanho da fase monofásica auxiliar do reator de aterramento também está disponível.
